DMLX旋進漩渦流量計
DMLX系列旋進旋渦智能流量計是集流量、溫度、壓力檢測功能于一體，并能進行溫度、壓力自動補償?shù)男乱淮髁坑?，該儀表采用先進的微機技術與微功耗新技術，功能強，結構緊湊，操作簡單，使用方便，是石油、化工、電力、冶金等行業天然氣、一般性氣體、特殊氣體（氧氣、甲烷等）和飽和蒸汽計量的理想儀表。
【主要技術參數】
1.1 流量范圍、基本參數和性能指標（見表1）
1.2 標準狀態條件：（可根據用戶需求有兩種選擇）
1.2.1 Pn=101.325kPa，Tn=293.15K（0.101325MPa、20℃時的流量）
1.2.1 Pn=101.325kPa，Tn=273.15K（0.101325MPa、0℃時的流量）
1.3 使用條件：
•環境溫度：－35℃~+55℃
•介質溫度：－35℃~+80℃（一般氣體）；低于250℃（蒸汽）
•相對濕度：5%~95%
•大氣壓力：86kPa~106kPa
表 1公稱尺寸
DN（mm）流量范圍（m3/h）
壓力等級
（MPa）準確度
（級）流速
（m /s）備注
20
1.7~17
1.6；2.5
1；1.5
1.5~15
1、工作壓力
≤1.6MPa時
為鋁合金殼
體；>1.6MPa
時為鑄鋼或
不銹鋼殼體。25
2.6~26
1.6；2.5
1；1.5
1.5~15
32
4.5~45
1.6；2.5
1；1.5
1.5~15
40
6.7~67
1.6；2.5
1；1.5
1.5~15
50
12~120
1.6；2.5
1；1.5
1.5~15
65
20~200
1.6；2.5
1；1.5
1.5~15
80
32~320
1.6；2.5
1；1.5
1.5~15
100
52~520
1.6；2.5
1；1.5
1.5~15
125
100~1000
1.6；2.5
1；1.5
1.5~15
150
150~1500
1.6；2.5
1；1.5
1.5~15
200
360~3600
1.6；2.5
1；1.5
1.5~15
注：
1 表中的流量范圍是工況下的體積流量（按1.5~15m/s的流速范圍計算）。
2 若用于飽和蒸汽時，其流量范圍為氣體流量范圍乘以其工作狀況下的密度即可。
1.4 電器性能指標：
•工作電源：
a 外電源，+9VDC~+24VDC±15%，紋波≤5%，當接入外電源時，內電源自動斷開，整機由外電源供電工作。
b 內電源，1節3.6V鋰電池（ER34615），電池電壓在3.0V~3.6V時均可正常工作，當電壓低于3.0V時，液晶顯示變暗。
•整機功耗：
a 外電源，≤1.5W
b 內電源，平均功耗≤1mW，一節鋰電池可使用2年。
•輸出方式：
a RS485通訊輸出，傳輸距離<1200m（需加+24V外電源）
b 4~20mA兩線制電流輸出（需加+24V外電源）
c 工況脈沖信號（三線制）：直接將流量傳感器檢測的工況脈沖信號放大輸出，幅度約為3V，傳輸距離≤300m（需加+24V外電源）
d 現場顯示瞬時、累計流量。
1.5 防爆等級：i IIC T5
采用RGQ－1100型現場電源重復式齊納安全柵：防爆合格證號32000354的24V本安端子供電運行。
工廠用本質安全型，其防爆性能符合GB3836.1和GB3836.4的規定。流量計防護性能符合GB4208中IP54的規定。【儀表尺寸圖】
圖 4外形尺寸表 2
通徑
B
D
K
n
L
H
備注
20
160
105
75
4
φ14
373
1、法蘭執行GB9113.3-88標準
2、表中參數為1.6MPa壓力下的尺寸。
單位：mm25
180
115
85
4
φ14
380
32
200
140
100
4
φ18
399
40
215
150
110
4
φ18
406
50
232
165
125
4
φ18
406
65
270
180
145
4
φ18
440
80
330
200
160
8
φ18
448
100
410
220
180
8
φ18
450
125
500
250
200
8
φ18
500
150
550
280
240
8
φ22
514
200
700
320
295
12
φ26
568
【安裝示意圖】
流量計安裝

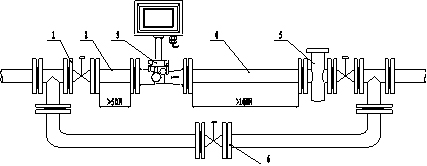

•為了便于維修，不影響流體正常輸送，必須設置旁通管道，保證前直管段≥10D（D為管道內徑），具體安裝方法見圖5（1、截止閥；2、后直管，3、流量計；4、前直管；5、過濾器；6、截止閥）
•當流量計安裝分支管線，且安裝位置與匯集管較近時，或氣體內含有較大顆?；蜉^長纖維性雜物時，必須安裝過濾器。
•流量計可以垂直安裝，或任意角度傾斜安裝。
•流量計安裝使用過程中還應注意如下幾方面問題：
（1）室外安裝時，上部應有遮蓋物，以免雨水侵入和烈日爆曬而影響流量計使用壽命；
（2）流量計周圍不能有強的外磁場干擾及強烈的機械振動；
（3）流量計輸出電纜線應采用專用屏蔽電纜線；
（4）流量計需可靠接地，但不得與強電系統地線共用；
（5）不得隨意打開流量計，或任意擰動各個引線接口和溫壓傳感器接口；
（6） 流量積算儀的方向可以水平轉動一定角度，以便安裝和使用過程中方便觀測。
圖 5安裝示意圖DMLX系列旋進旋渦智能流量計是集流量、溫度、壓力檢測功能于一體，并能進行溫度、壓力自動補償?shù)男乱淮髁坑?，該儀表采用先進的微機技術與微功耗新技術，功能強，結構緊湊，操作簡單，使用方便，是石油、化工、電力、冶金等行業天然氣、一般性氣體、特殊氣體（氧氣、甲烷等）和飽和蒸汽計量的理想儀表。
