DMTU-4外夾式超聲波流量計
外夾式超聲波流量計由主機和外夾式傳感器組成。只需將外夾式傳感器粘貼在管道表面即可完成各種液體的流量測量，與傳統流量計相比，它無需斷管斷流，安裝方便快捷，真正實現了無損安裝。配接三線制PT100溫度傳感器，可以實現熱量測量。
【基本技術參數】
類別
性能 、 參數
主機
原理
超聲波時差原理
精度
±1%
顯示
可連接2×10背光型中文或2×20字符西文型液晶顯示器，支持中、英、意、土耳其語四種語言
信號輸出
1路4-20mA電流輸出，阻抗0-1K，精度0.1%（選配）
1路繼電器輸出
信號輸入
3路4-20mA電流輸入，精度0.1%，可采集溫度、壓力、液位等信號
可連接三線制PT100鉑電阻，實現熱量測量
通信接口
隔離RS485串行接口，支持MODBUS等協議
管道情況
管材
鋼、不銹鋼、鑄鐵、銅、PVC、鋁、玻璃鋼等一切質密的管道，允許有襯里
管內徑
15~6000mm
直管段
傳感器安裝點最好滿足：上游10D，下游5D，距泵出口30D(D為管徑）
測量介質
種類
水、海水、工業污水、酸堿液、酒精、啤酒、各種油類等能傳導超聲波的單一均勻的液體
溫度
溫度：-30~160℃
濁度
10000ppm且氣泡含量小
流速
0~±10m/s
工作環境
溫度
主機：-20~60℃；流量傳感器：-30~160℃
濕度
主機：85%RH;傳感器防護等級IP68
功耗
1.5W
【可選配主機】主機類型

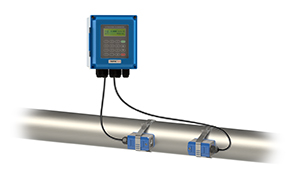

測量組成圖
基本參數

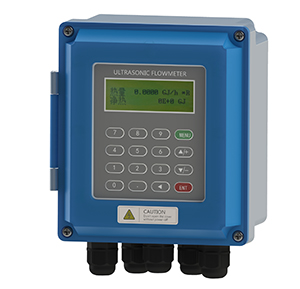

DMTU-4/B
IP67高防護
壁掛式超聲波流量計
· 主機可安裝于墻面、儀表箱、配電箱內
· 防護等級：IP67
· 供電方式：DC8-36V或AC85-264V
· 規格尺寸：156×174×85mm

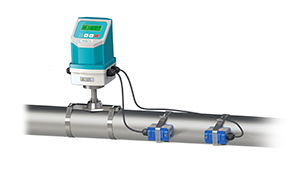

DMTU-4/YT
IP68高防護
一體式超聲波流量計
· 主機和傳感器均安裝在測量管道上
· 防護等級：IP68
· 供電方式：DC8-36V或AC10-30V
AC85-264V，選配防水電源適配器
· 規格尺寸：187×151×117mm
DMTU-4/M
超聲波流量熱量模塊
· 主機體積小，功能全，價格低，采用導軌安裝，適合批量使用安裝于儀表箱或配電柜中。
· 供電方式：DC8-36V或AC10-30V
· 規格尺寸：91×91×38mm
【可選配的流量傳感器】類別
圖片
規格
型號
測量口徑
溫度范圍
尺寸

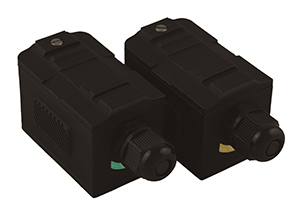

標準外夾式
標準小型
TS-2
DN15~DN100
-30~90℃
45×25×32mm
標準中型
TM-1
DN50~DN700
-30~90℃
64×39×44mm
標準大型
TL-1
DH300~DN6000
-30~90℃
97×54×53mm
高溫外夾式
高溫小型
TS-2-HT
DN15-DN100
-30~160℃
45×25×32mm
高溫中型
TM-1-HT
DN50~DN700
-30~160℃
64×39×44mm
高溫大型
TL-1-HT
DH300~DN6000
-30~160℃
97×54×53mm
標準支架式
標準小型
HS
DN15-DN100
-30~90℃
318×59×85mm
標準中型
HM
DN50~DN300
-30~90℃
568×59×85mm
標準延長
EB-1
DH300~DN700
-30~90℃
188×59×49mm
高溫支架式
高溫小型
HS-HT
DN15-DN100
-30~160℃
318×59×110mm
高溫中型
HM-HT
DN50~DN300
-30~160℃
568×59×110mm
高溫延長
EB-1-HT
DH300~DN700
-30~160℃
188×59×49mm
【可選配的溫度傳感器】類別
圖片
型號
測量范圍
測量口徑
安裝要求
精度

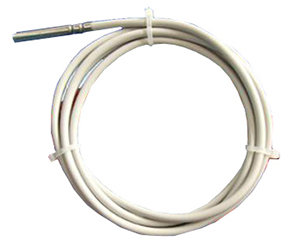

外夾式
三線制PT100
CT-1
≥DN50
-30~160℃
無需停產
100℃±0.8℃

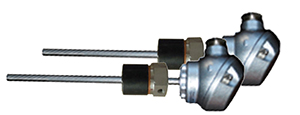

精確匹配后溫差≤0.1℃插入式
三線制PT100
PCT-1
≥DN50
-30~160℃
需停產

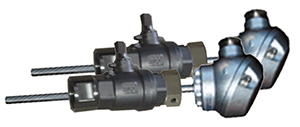

帶壓安裝插入式
三線制PT100
PCT-2
≥DN50
-30~160℃
無需停產
小口徑插入式
三線制PT100
SCT-1
＜DN50
-30~160℃
需停產

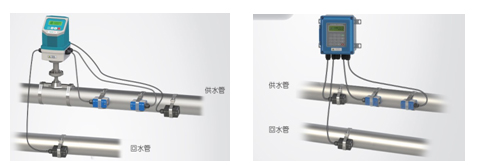

【熱量測量圖】
外夾式超聲波流量計由主機和外夾式傳感器組成。
只需將外夾式傳感器粘貼在管道表面即可完成各種液體的流量測量，與傳統流量計相比，它無需斷管斷流，安裝方便快捷，真正實現了無損安裝。
